[일반화학 1] 7 : 원자가 결합 이론과 분자 오비탈 - 3 (혼성 오비탈과 분자 구조)





원자가 결합 이론을 이용하면 공유 결합을 “오비탈의 겹침”으로 설명할 수 있어요. 그런데 실제 분자 구조를 설명하려고 하면 한 가지 문제가 바로 나타나요. 원자의 바닥상태 전자 배치만 보면, 결합을 만들 수 있는 홀전자 수가 실제 결합수와 맞지 않는 경우가 많다는 점이에요.

대표적인 예가 탄소예요. 탄소의 바닥상태 전자 배치는 다음과 같아요.

C : 1s² 2s² 2p²

원자가전자만 보면 2s² 2p²죠. 2s 오비탈에는 전자 2개가 이미 짝지어 들어 있고, 2p 오비탈에는 전자 2개가 각각 하나씩 들어가 있어요. 이 상태만 보면 홀전자는 2개예요. 그러면 탄소는 결합을 2개만 만들 것처럼 보이죠. 하지만 실제로 탄소는 메테인 CH₄에서 수소 4개와 결합해요. 즉, 탄소가 결합 4개를 만들 수 있다는 사실을 설명하려면 단순한 바닥상태 전자 배치만으로는 부족해요.

여기서 전자 촉진(electron promotion)이라는 개념이 나와요. 전자 촉진은 s 오비탈에 짝지어 있던 전자 하나가 화학 결합을 위해 p 오비탈로 올라가는 현상이에요. 탄소의 경우 2s에 있던 전자 하나가 빈 2p 오비탈로 올라가면, 전자 배치는 다음처럼 생각할 수 있어요.

C : 1s² 2s¹ 2p³

이제 원자가전자 영역에는 홀전자가 4개 생겨요. 그러면 탄소가 네 개의 공유 결합을 만들 수 있는 가능성이 생기죠. 물론 전자를 2s에서 2p로 올리는 데는 에너지가 필요해요. 2p 오비탈이 2s 오비탈보다 에너지가 높기 때문이에요. 그런데 결합이 형성되면 에너지가 방출돼요. 탄소가 네 개의 C-H 결합을 만들면서 얻는 안정화 에너지가 전자 촉진에 필요한 에너지를 충분히 보상하기 때문에, 전체적으로는 결합 형성이 유리해져요.

이 흐름은 굉장히 중요해요. 전자 촉진은 더 많은 결합을 만들고 그 결합 에너지로 전체 분자를 안정화하기 위한 과정이라고 보면 돼요.



오비탈 혼성화 : 원래 오비탈을 섞어 새로운 결합 오비탈을 만들다

전자 촉진만으로는 아직 설명이 끝나지 않아요. 탄소가 홀전자 4개를 갖게 되었다고 해도, 그 홀전자가 들어 있는 오비탈은 2s 1개와 2p 3개예요. 2s 오비탈은 구형이고, 2p 오비탈은 서로 직각 방향의 덤벨 모양이죠. 그러면 수소와 결합할 때 C-H 결합이 모두 같아야 한다는 사실을 설명하기 어려워요.

실제 CH₄에서 네 개의 C-H 결합은 모두 동등하고, 결합각도 모두 약 109.5°예요. 이 구조는 탄소 주변의 네 전자 영역이 사면체 방향으로 배열된 결과예요. 그래서 원자가 결합 이론에서는 원자의 기존 오비탈들이 섞여서 결합에 참여하는 새로운 궤도함수를 만든다고 설명해요. 이것이 오비탈 혼성화(orbital hybridization)예요.

혼성화는 원자 궤도함수들을 섞어 결합에 더 적합한 새로운 궤도함수를 만드는 과정이에요. 예를 들어 s 오비탈 하나와 p 오비탈 하나가 섞이면 sp 혼성 오비탈이 만들어지고, s 오비탈 하나와 p 오비탈 두 개가 섞이면 sp² 혼성 오비탈이 만들어져요. s 오비탈 하나와 p 오비탈 세 개가 섞이면 sp³ 혼성 오비탈이 만들어지죠.

메테인 CH₄에서 탄소는 2s 오비탈과 세 개의 2p 오비탈을 모두 섞어서 네 개의 sp³ 혼성 오비탈을 만들어요.

2s + 2px + 2py + 2pz → 4개의 sp³ 혼성 오비탈

이때 만들어진 네 개의 sp³ 혼성 오비탈은 서로 동등해요. 모양도 에너지도 같고, 공간에서는 사면체 방향으로 배열돼요. 그래서 각각의 sp³ 혼성 오비탈이 수소의 1s 오비탈과 겹치면 네 개의 동등한 C-H 결합이 만들어질 수 있어요.



sp³ 혼성 오비탈과 메테인의 구조

CH₄를 다시 보면, 탄소는 중심 원자이고 주변에 수소 원자 네 개가 결합해 있어요. Lewis 구조에서는 탄소가 수소 네 개와 단일 결합을 만든다고 그릴 수 있고, VSEPR 모형에서는 탄소 주변 전자 영역 수가 4개이므로 사면체 구조를 예상해요.

이제 VBT 관점에서는 이 사면체 구조를 sp³ 혼성 오비탈로 설명해요. 탄소의 2s와 세 개의 2p 오비탈이 합쳐져 네 개의 sp³ 혼성 오비탈을 만들고, 이 네 오비탈이 사면체 방향으로 뻗어나가요. 각각의 sp³ 혼성 오비탈은 수소의 1s 오비탈과 겹쳐 시그마 결합을 형성해요.

즉, 메테인의 네 C-H 결합은 다음처럼 볼 수 있어요.

C(sp³) - H(1s) 시그마 결합 × 4

여기서 중요한 점은 네 개의 C-H 결합이 모두 같은 방식으로 만들어진다는 거예요. 탄소의 2s 오비탈 하나가 만든 결합, 2p 오비탈이 만든 결합 세 개처럼 구분되는 것이 아니에요. 혼성화 이후에는 네 개의 sp³ 오비탈이 모두 동등하므로, 네 C-H 결합도 동등하게 설명돼요.

sp³ 혼성 오비탈의 방향은 사면체 배열이고, 이상적인 결합각은 109.5°예요. 그래서 메테인의 구조가 정사면체이고, 네 결합각이 모두 109.5°라는 사실이 자연스럽게 연결돼요.



sp³ 혼성 오비탈의 에너지와 수식 표현

혼성 오비탈은 원자 오비탈의 선형 결합으로 표현할 수 있어요. 탄소의 sp³ 혼성 오비탈은 2s, 2px, 2py, 2pz가 서로 다른 부호 조합으로 섞여 만들어진다고 볼 수 있어요.

예를 들면 네 개의 sp³ 혼성 오비탈은 다음과 같은 형태로 쓸 수 있어요.

h₁ = s + px + py + pz
h₂ = s - px - py + pz
h₃ = s - px + py - pz
h₄ = s + px - py - pz

여기서 h₁, h₂, h₃, h₄는 각각 하나의 sp³ 혼성 오비탈이에요. 부호 조합이 다르기 때문에 네 오비탈은 서로 다른 공간 방향을 향하게 돼요. 이 방향들이 전체적으로 사면체 배열을 만들어요.

에너지 관점에서도 혼성화는 의미가 있어요. 탄소의 원래 오비탈을 보면 2s 오비탈은 상대적으로 낮은 에너지에 있고, 2p 오비탈 세 개는 그보다 높은 에너지에 있어요. 그런데 이 네 오비탈이 혼성화되면 네 개의 sp³ 혼성 오비탈이 만들어지고, 이들은 서로 같은 에너지를 가져요. 에너지 준위상으로 보면 2s와 2p 사이 어딘가에 네 개의 동일한 sp³ 오비탈이 생기는 셈이에요.

따라서 메테인의 탄소가 갖는 결합 오비탈은 “2s 하나 + 2p 세 개”가 아니라 “네 개의 동등한 sp³ 혼성 오비탈”이에요. 이 점이 CH₄의 네 결합이 모두 같다는 사실을 설명하는 핵심이에요.





에틸렌 CH₂=CH₂와 sp² 혼성

sp³ 혼성은 단일 결합만 있는 메테인에서 잘 맞아요. 그런데 이중 결합을 가진 분자에서는 다른 혼성화가 필요해요. 대표적인 예가 에틸렌, CH₂=CH₂예요.

에틸렌의 Lewis 구조는 다음과 같아요.

탄소와 탄소 사이에는 이중 결합이 있고, 각 탄소는 수소 두 개와 단일 결합을 하고 있어요. 중심 탄소 하나만 놓고 보면, 그 탄소 주변에는 전자 영역이 3개예요. C-H 결합 2개와 C=C 결합 1개가 있는 셈인데, 다중 결합은 전자 영역 하나로 세기 때문에 steric number는 3이에요. 그래서 에틸렌의 탄소는 sp² 혼성을 한다고 볼 수 있어요.

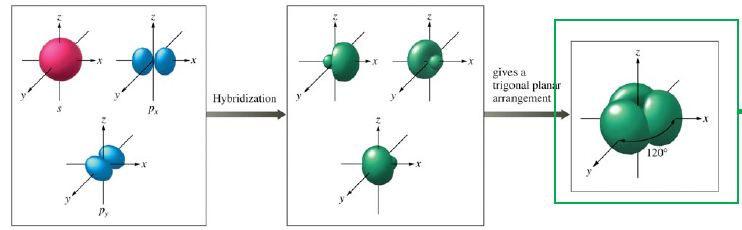

sp² 혼성은 s 오비탈 하나와 p 오비탈 두 개가 섞여 세 개의 sp² 혼성 오비탈을 만드는 과정이에요.

s + px + py → 3개의 sp² 혼성 오비탈

이때 p 오비탈 하나는 혼성화에 참여하지 않고 남아요. 에틸렌의 탄소가 갖는 오비탈을 생각하면, 세 개의 sp² 혼성 오비탈은 같은 평면에 120° 간격으로 배열돼요. 그래서 에틸렌은 평면 삼각형 배열을 기반으로 한 평면 구조를 가져요.

sp² 혼성 오비탈의 수식적 표현은 다음과 같이 나타낼 수 있어요.

정확한 계수는 정규화까지 포함하면 조금 더 엄밀하게 다뤄야 하지만, 여기서 중요한 것은 세 개의 sp² 혼성 오비탈이 서로 120° 방향으로 배열된다는 점이에요. 즉, sp² 혼성은 평면 삼각형 구조와 연결돼요.

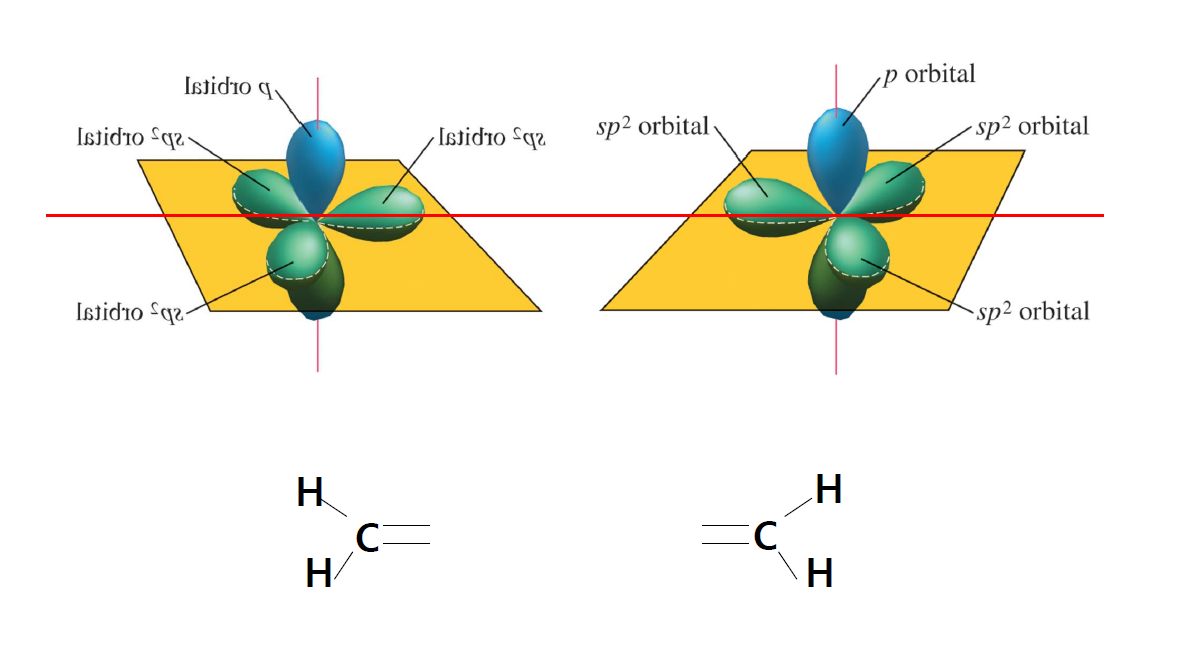

에틸렌에서 각 탄소는 세 개의 sp² 혼성 오비탈을 사용해요. 두 개는 수소의 1s 오비탈과 겹쳐 C-H 시그마 결합을 만들고, 하나는 다른 탄소의 sp² 혼성 오비탈과 겹쳐 C-C 시그마 결합을 만들어요. 그리고 혼성화에 참여하지 않은 p 오비탈 하나가 남아 두 탄소 사이에서 옆으로 겹치며 파이 결합을 만들어요.

그래서 에틸렌의 C=C 이중 결합은 다음처럼 구성돼요.

C=C 이중 결합 = 1개의 σ 결합 + 1개의 π 결합

여기서 σ 결합은 두 탄소의 sp² 혼성 오비탈이 정면으로 겹쳐 만들어지고, π 결합은 혼성화되지 않은 p 오비탈끼리 측면으로 겹쳐 만들어져요.



반응형

에틸렌의 시그마 결합과 파이 결합

에틸렌 구조에서 가장 중요한 점은 이중 결합이 두 개의 단일결합이 아니라는 거에요. 두 결합은 성격이 달라요. 하나는 시그마 결합이고, 하나는 파이 결합이에요.

시그마 결합은 결합축을 따라 정면으로 오비탈이 겹칠 때 생겨요. 에틸렌에서는 두 탄소의 sp² 혼성 오비탈이 서로 정면으로 겹쳐 C-C 시그마 결합을 만들어요. 또 각 탄소의 나머지 sp² 오비탈은 수소의 1s 오비탈과 겹쳐 C-H 시그마 결합을 만들죠.

파이 결합은 결합축 위아래에서 p 오비탈이 옆으로 겹치며 생겨요. 에틸렌의 각 탄소에는 혼성화에 참여하지 않은 p 오비탈이 하나씩 남아 있어요. 이 두 p 오비탈은 분자의 평면에 수직인 방향으로 서 있고, 서로 평행하게 배열돼요. 이들이 측면으로 겹치면 탄소-탄소 결합축 위와 아래에 전자 밀도가 생겨요. 이것이 π 결합이에요.

그래서 에틸렌은 평면 구조를 갖고, C=C 주변의 회전이 자유롭지 않아요. 파이 결합은 p 오비탈의 옆 겹침으로 만들어지기 때문에, 탄소-탄소 결합을 중심으로 자유롭게 회전하면 p 오비탈끼리의 겹침이 깨져요. 이 점은 나중에 이성질체나 유기화학의 cis-trans 구조를 이해할 때도 중요해요.



이산화탄소 CO₂와 sp 혼성

이번에는 CO₂를 볼게요. 이산화탄소의 Lewis 구조는 다음과 같아요.

중심 원자는 탄소이고, 양쪽에 산소가 이중 결합으로 연결되어 있어요. 중심 탄소 주변의 전자 영역을 세면 두 개예요. 왼쪽 C=O 결합 하나, 오른쪽 C=O 결합 하나로 총 2개의 전자 영역이죠. 다중 결합은 전자 영역 하나로 세기 때문에 steric number는 2예요.

따라서 CO₂의 탄소는 sp 혼성을 한다고 볼 수 있어요.

s + pz → 2개의 sp 혼성 오비탈

sp 혼성에서는 s 오비탈 하나와 p 오비탈 하나가 섞여 두 개의 sp 혼성 오비탈이 만들어져요. 이 두 sp 오비탈은 서로 180° 방향으로 배열돼요. 그래서 CO₂는 선형 구조를 가져요.

수식으로는 두 개의 sp 혼성 오비탈을 다음처럼 표현할 수 있어요.

h₁ = s + pz
h₂ = s - pz

두 오비탈은 같은 축을 따라 서로 반대 방향을 향해요. 이 두 sp 혼성 오비탈이 각각 왼쪽 산소, 오른쪽 산소와 정면으로 겹쳐 두 개의 C-O 시그마 결합을 만들어요.

그런데 CO₂에는 C=O 이중 결합이 두 개 있으므로, 각 C=O 결합에는 시그마 결합뿐 아니라 파이 결합도 있어야 해요. 탄소가 sp 혼성을 하면 p 오비탈 두 개가 혼성화에 참여하지 않고 남아요. 이 남은 p 오비탈들이 양쪽 산소의 p 오비탈과 측면으로 겹치면서 두 개의 π 결합을 만들어요.

따라서 CO₂의 결합 구조는 다음처럼 정리할 수 있어요.

CO₂의 탄소: sp 혼성
분자 구조: 선형, 180°
각 C=O 결합: 1개의 σ 결합 + 1개의 π 결합
전체 CO₂: 2개의 σ 결합 + 2개의 π 결합

CO₂가 선형인 이유는 중심 탄소의 sp 혼성 오비탈 두 개가 서로 반대 방향으로 배열되기 때문이에요. 그리고 이중 결합이 두 개 있기 때문에, 혼성화되지 않은 p 오비탈 두 종류가 π 결합 형성에 사용돼요.



혼성 오비탈을 판단하는 기본 흐름

혼성 오비탈을 판단할 때는 무작정 외우기보다 순서를 잡는 게 좋아요. 먼저 분자나 이온의 Lewis 구조를 그려요. 그다음 VSEPR 모형을 이용해 중심 원자 주변의 steric number, 즉 전자 영역 수를 결정해요. 마지막으로 그 전자 영역 수에 맞는 혼성 오비탈을 정하면 돼요.

정리하면 다음과 같아요.

SN = 2 → sp 혼성 → 선형
SN = 3 → sp² 혼성 → 평면 삼각형
SN = 4 → sp³ 혼성 → 정사면체
SN = 5 → dsp³ 또는 sp³d 혼성 → 삼각쌍뿔
SN = 6 → d²sp³ 또는 sp³d² 혼성 → 정팔면체

여기서 SN은 steric number, 즉 중심 원자 주변의 전자 영역 수예요. 단일 결합, 이중 결합, 삼중 결합은 각각 전자 영역 하나로 세고, 비공유 전자쌍도 하나의 전자 영역으로 세요. 그래서 CO₂처럼 이중 결합이 두 개 있어도 중심 탄소의 SN은 2예요. 에틸렌의 각 탄소처럼 이중 결합 하나와 단일 결합 두 개가 있으면 SN은 3이에요. 메테인처럼 단일 결합 네 개가 있으면 SN은 4예요.

이때 혼성 오비탈 수는 전자 영역 수와 같아요. SN이 4면 혼성 오비탈도 4개가 필요하고, 그래서 sp³ 혼성이 되는 식이에요. SN이 3이면 세 방향으로 결합하거나 전자 영역을 배치해야 하므로 sp² 혼성이 적절해요. SN이 2면 두 방향이 180°로 벌어져야 하므로 sp 혼성이 되는 거죠.



혼성 오비탈과 결합을 함께 보는 법

혼성 오비탈을 공부할 때 자주 헷갈리는 부분이 있어요. “이중 결합이면 무조건 sp²인가?”처럼 결합 차수만 보고 판단하려는 경우예요. 하지만 혼성화는 중심 원자 주변의 전자 영역 수로 판단하는 것이 더 정확해요.

에틸렌의 탄소는 C=C 이중 결합 하나와 C-H 단일 결합 두 개를 가지고 있어요. 전자 영역은 총 3개이므로 sp² 혼성이에요. CO₂의 탄소는 C=O 이중 결합 두 개를 가지고 있지만, 전자 영역은 양쪽으로 2개뿐이에요. 그래서 sp 혼성이에요.

또 하나 중요한 점은 시그마 결합과 파이 결합의 역할이에요. 혼성 오비탈은 주로 시그마 결합을 만드는 데 사용돼요. 분자의 기본 골격, 즉 원자들이 어떤 방향으로 연결되는지는 시그마 결합이 잡아줘요. 반면 파이 결합은 혼성화에 참여하지 않은 p 오비탈이 옆으로 겹치면서 만들어져요.

그래서 단일 결합은 보통 1개의 σ 결합으로 설명하고, 이중 결합은 1개의 σ 결합과 1개의 π 결합으로 설명해요. 삼중 결합은 1개의 σ 결합과 2개의 π 결합이에요.

H-H 단일 결합 : 1개의 σ 결합
C=C 이중 결합 : 1개의 σ 결합 + 1개의 π 결합
N≡N 삼중 결합 : 1개의 σ 결합 + 2개의 π 결합

이 규칙을 잡아두면 혼성 오비탈과 결합 종류를 함께 연결하기 쉬워요. 분자의 전체 형태는 중심 원자의 전자 영역 배열로 보고, 결합의 세부 구성은 σ 결합과 π 결합으로 나누어 보면 됩니다.



이번 내용 정리

이번 내용은 전자 촉진과 오비탈 혼성화를 통해 실제 분자 구조를 설명하는 부분이에요. 탄소는 바닥상태에서 2s² 2p² 구조를 가지기 때문에 홀전자가 2개뿐이지만, 전자 촉진을 통해 2s 전자 하나가 2p로 올라가면 네 개의 홀전자를 가질 수 있어요. 이 과정에는 에너지가 필요하지만, 이후 결합 형성으로 방출되는 에너지가 이를 보상해 전체적으로 안정한 분자가 만들어져요.

그다음 오비탈 혼성화가 필요해요. 탄소의 2s와 2p 오비탈을 그대로 사용하면 CH₄의 네 C-H 결합이 모두 같고 결합각이 109.5°라는 사실을 설명하기 어렵죠. 그래서 2s와 세 개의 2p 오비탈이 섞여 네 개의 sp³ 혼성 오비탈을 만들고, 이들이 사면체 방향으로 배열된다고 설명해요. 이때 CH₄의 네 C-H 결합은 모두 C(sp³)-H(1s) 시그마 결합이에요.

에틸렌 CH₂=CH₂에서는 각 탄소의 SN이 3이므로 sp² 혼성이 나타나요. 세 개의 sp² 혼성 오비탈은 평면 삼각형 방향으로 배열되고, 남은 p 오비탈 하나가 π 결합을 만들어요. 그래서 C=C 이중 결합은 1개의 σ 결합과 1개의 π 결합으로 구성돼요.

CO₂에서는 중심 탄소의 SN이 2이므로 sp 혼성이 나타나요. 두 개의 sp 혼성 오비탈은 180° 방향으로 배열되어 선형 구조를 만들고, 남은 두 개의 p 오비탈이 각각 산소와 π 결합을 형성해요. 그래서 CO₂는 선형 구조를 가지며, 전체적으로 2개의 σ 결합과 2개의 π 결합을 포함한다고 볼 수 있어요.

혼성 오비탈을 판단할 때는 Lewis 구조를 그리고, 중심 원자의 전자 영역 수를 세고, 그에 맞춰 sp, sp², sp³, dsp³, d²sp³를 연결하면 돼요. 이 흐름을 잡아두면 분자 구조와 결합 종류를 따로 외우는 것이 아니라 하나의 원리로 이해할 수 있어요.
